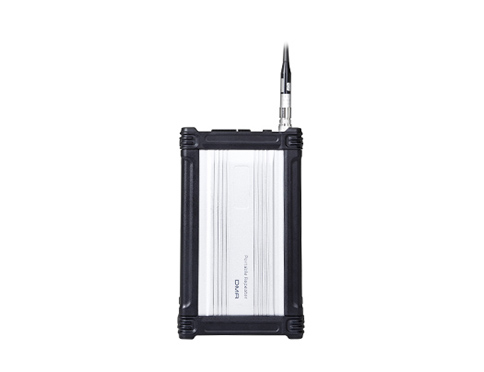

RD960中繼臺

RD960中繼臺是海能達按照PDT數字標準推出的首款數/模便攜式中轉臺。采用內嵌式緊湊設計，內置mini型雙工器，整機小巧輕便。

小巧便攜：采用內嵌式緊湊設計，主機厚度僅為41mm, 重量小于3kg。內置雙工器:可選內置mini雙工器，內部空間更緊湊，體積更小巧。

外掛電池安裝設計：可選外掛式大容量電池，方便快捷安裝與更換，滿足超長待機、無間斷通信的使用需求。

應用靈活多變：提供便捷的攜帶及安裝選配件，方便移動背負攜帶，可結合數字產品（X1p）及海能達綜合調度系統組建靈活的現場移動指揮網。

模數兼容，智能切換：支持?jǐn)?shù)字和模擬兩種模式，并自動識別數模信號，智能中轉。

特色功能

小巧便攜

采用內嵌式緊湊設計，主機厚度僅為41mm, 重量小于3kg。內置雙工器:可選內置mini雙工器，內部空間更緊湊，體積更小巧。

模擬/數字背靠背

通過背靠背的應用方案可支持模擬和數字對講機在不同的工作模式下實現互通，從而確保模擬用戶向數字的平滑過渡。

應用靈活多變

提供便捷的攜帶及安裝選配件，方便移動背負攜帶，可結合數字產品（X1p）及海能達綜合調度系統組建靈活的現場移動指揮網。

GPS定位

內置GPS定位模塊，支持GPS數據傳輸。同時，便于應急指揮中心對移動小網位置信息進行實時監控。

直觀的操作面板

主機操作面板自帶信道顯示，各種狀態指示燈，信道調節按鍵，音頻接口，可外接手持麥克風。

質量可靠，堅固耐用

品質嚴格符合美國軍用標準MIL-STD-810 C/D/E/F/G，并通過了HALT(超加速老化測試)，在惡劣的工作環境中都可以發揮優異性能。

可選智能電池

可選10Ah智能鋰電，50%工作循環、高功率發射情況下，可獲得至少8小時以上的工作時間。符合標準smbus1.1通信規則，可實現對電池狀態的全方位監控（如，剩余電量預測，相對容量百分比，電池使用狀態記錄等）；同時，具備良好的電池維護功能，可最大限度延長電池使用壽命；智能的充電管理方案，可自動對電池電量進行補充，使其設備處于隨時待命狀態；三重電芯保護功能，確保充電過程更加安全、可靠。

遠程診斷與控制

通過PC應用軟件可實現對遠程（由IP端口連接到因特網）及本地（由USB）中轉臺的監控、診斷和控制，從而提高工作效率。海能達開發的RDAC軟件支持多站點網路連接，允許管理員監控接入網絡的中轉臺。

雙時隙語音輸出，方便監聽和錄音

數字模式雙時隙語音輸出，可無間斷記錄系統通話狀況。

模數兼容，智能切換

支持?jǐn)?shù)字和模擬兩種模式，并自動識別數模信號，智能中轉。

靈活的IP組網

IP中繼站互聯可以將多個位置分散的相同或不同頻段的中轉臺通過IP網絡連接起來，形成一個不受地域限制的無線通信網絡，移動終端可以在該網絡下自動漫游，實現語音和數據通信。

外掛電池安裝設計

可選外掛式大容量電池，方便快捷安裝與更換，滿足超長待機、無間斷通信的使用需求。

16個信道

通過背靠背的應用方案可支持模擬和數字對講機在不同的工作模式下實現互通，從而確保模擬用戶向數字的平滑過渡。支持最多16個信道，且每個信道都允許有效地對講機網絡控制，您可以使用RDAC Pc工具、中轉臺前面板信道旋鈕或中轉臺尾針來完成信道切換?？蛇x外掛式大容量電池，方便快捷安裝與更換，滿足超長待機、無間斷通信的使用需求。

應急接線口

滿足在應急情況下的電源接入。

IP67防護等級

支持IP67防護等級，可在一米水深浸泡30分鐘而不影響產品的正常使用。

常規參數

一般規格

頻率	UHF1:400-470MHz UHF3:350-400MHz VHF:136-174MHz	信道容量	16
信道間隔	25KHz/20KHz/12.5KHz	工作電壓	直流：13.6V±15% 電池：14.8V
電流消耗待機電流	<0.5A	電流消耗發射電流	<2.5A
頻率穩定度	±0.5ppm	電池平均工作時間	8小時(10Ah鋰電池) (50%工作循環，高功率發射)
天線阻抗	50Ω	工作循環	100%
外型尺寸（高×寬×深）	51×184×301mm(帶主機保護外殼) 41×172×291mm(不帶主機保護外殼)(長×寬×高)	重量	＜3kg

接收部分

靈敏度模擬	0.3μV（12dB SINAD）0.4μV（20dB SINAD） 0.22μV（典型值) (12dB SINAD）	靈敏度數字	0.3μV/BER5%
鄰道選擇性	65dB @ 12.5KHz/75dB @ 20/25KHz 60dB @ 12.5KHz/75dB @ 20/25KHz	互調	75dB @ 12.5/20/25KHz 70dB @ 12.5/20/25KHz
雜散響應抑制	75dB @ 12.5/20/25KHz 70dB @ 12.5/20/25KHz	阻塞	90dB 84dB
交流聲與噪聲	40dB @ 12.5KHz 43dB @ 20KHz 45dB @ 25KHz	額定音頻輸出功率	0.5W
額定音頻失真	<3%	音頻響應	+1 ~ -3dB
傳導發射雜散	<-57dBm

發射部分

輸出功率	1-10W（連續可調）	FM調制	11K0F3E @ 12.5KHz 14K0F3E @ 20KHz 16K0F3E @ 25KHz
4FSK數字調制	12.5KHz 僅數據 7K60FXD 12.5KHz 數據和語音 7K60FXW	4FSK 傳導/輻射發射	-36dBm <1GHz -30dBm >1GHz
調制限制	±2.5KHz @ 12.5KHz ±4.0KHz @ 20KHz ±5.0KHz @ 25KHz	FM交流聲與噪聲	40dB @ 12.5KHz 43dB @ 20KHz 45dB @ 25KHz
鄰道功率	60dB @ 12.5KHz 70dB @ 20/25KHz	音頻響應	+1~-3dB
音頻失真	≤3%	數字聲碼器類型	AMBE++或SELP
數字協議	ETSI-TS 102 361-1，2&3

環境標準

工作溫度范圍	-30℃~ +60℃	儲存溫度范圍	-40℃ ~ +85℃
ESD（靜電防護等級）	MIL-STD-810 C/D/E/F/G	美國軍用標準	IP67
防水防塵	按MIL-STD-810 C/D/E/F/G標準	沖擊和振動	按MIL-STD-810 C/D/E/F/G標準
