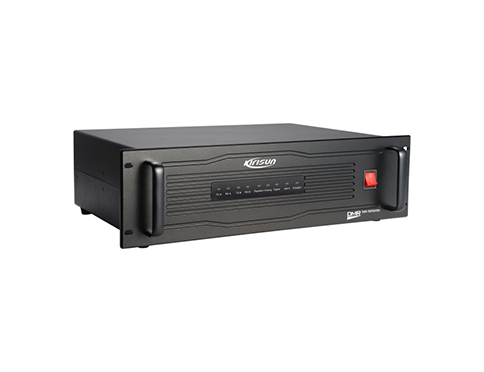

科立訊公司研發推出的數字中轉臺DR650，良好兼容市面多數數字產品終端，支持?jǐn)?shù)字和模擬雙模式，實現模擬系統平滑過渡，支持IP互聯模式和構建數字同播網絡，可實現大區域、廣范圍的覆蓋應用。
主要特性
12.5kHz信道間隔
頻率利用率為6.25kHz/路話
采用2-時隙TDMA技術體制
具有單呼、組呼、全呼及短消息、呼叫提示/遙暈/喚醒等數字信令的轉發功能
插話、監聽功能
PSTN接入功能
IP互聯功能
可以構建單載波多站的數字同頻同播網絡
可以構建單站多載波的小型數字集群系統
一般規格 | ||
頻段 | 400－470MHz | |
信道容量 | 16 | |
信道間隔 | 12.5KHz/25KHz | |
重量 Weight | 9.8KG | |
工作電壓 | DC13.8±20%；選配：AC 100—250V 50/60Hz | |
環境指標 | ||
工作溫度 | －30℃～＋60℃ | |
存儲溫度 | －40℃～＋85℃ | |
防水防塵 | / | |
ESD（靜電防護等級） | IEC 61000-4-2（level 4） | |
美國軍用標準 | / | |
防濕 | / | |
沖擊和振動 | / | |
射頻指標 | ||
接收規格 | ||
頻率穩定度 (-25 to 55, 25 Ref) | ±1.5ppm | |
模擬靈敏度 | 0.35uV/-116dBm(12 dB SINAD) | |
數字靈敏度 | 0.22uV/-120dBm (BER 5%) | |
互調 | TIA603C：75dB ETSI：70dB | |
鄰道選擇性 | TIA-603：60dB @ 12.5 kHz / 70dB @ 20/25 kHz | |
共信道抑制 | 12dB@12.5KHz,8dB@25KHz | |
雜散抑制 | TIA603：70dB；ETSI：70dB | |
傳導雜散發射 | －57dBm @<1GHz，－47dBm @>1GHz | |
阻塞 | 90dB | |
調制接收帶寬 | 3.5KHz@12.5KHz,7KHz@25KHz | |
額定音頻功率 | 0.5W | |
額定音頻失真 | 3％（Type）≤3% | |
交流聲與噪聲 | －35dB@12.5KHz；－40dB@25KHz | |
音頻響應 | + 1dB，－3dB | |
射頻指標 | |
發射規格 | |
頻率穩定度 | ±1.5ppm |
功率 | 低功率：25W，高功率45W |
交流聲與噪聲 | －40dB@12.5KHz；－45dB@25KHz |
傳導、輻射發射 | -36dBm@<1GHz,-30dBm@>1GHz |
鄰道功率 | -60dB@12.5KHz,-70dB@25KHz |
FM調制方式 | 12.5KHz：11KΦF3E；25KHz：16KΦF3E |
4FSK數字調制 | 12.5KHz（data only）：7K6ΦFXD |
4FSK調制精度 | 5％@25℃,10%@extreme temperature |
調制頻偏限制 | 2.5KHz@12.5KHz,5KHz@25KHz |
發射頻率拖動 | ±100Hz |
音頻響應 | ＋1dB，－3dB |
音頻失真 | 3％（Type） |
聲碼器類型 | AMBE＋2? |
結構 | |
顯示屏幕 | TFT LCD |
主機尺寸 (高*寬*厚)Host Size | 132.5*485*342 |
主機面殼材料 | 鋁型材 |
配件 | |
天線 | 選配 |
雙工器 | 選配 |
電源 | 選配 |
