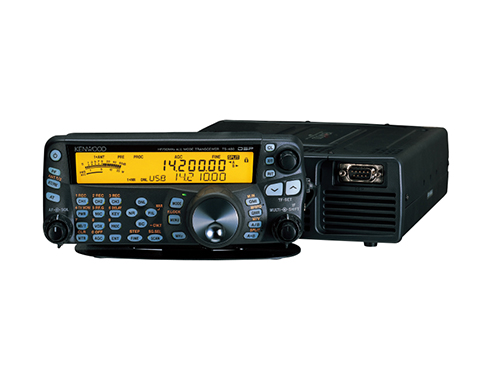

TS-480HX短波電臺

配備一個由分配電路及組合器電路為特征的雙重區域，TS-480HX短波電臺可進行高達 200 瓦的 RF 輸出（50MHz: 100W），電源為 13.8V 直流電。 TS-480SAT 可輸出高達 100 瓦。

200W TS-480HX 設有兩個供電端子（DC1、DC2），分別為雙重區域的一半單獨供電；電壓平衡經過優化以確保平穩輸出。此結構可允許使用兩個 PS-53 電源或一個單一的 41A 電源。

長時間使用時，集聚在小型對講機中的熱量可導致嚴重后果，縮短其工作壽命。不過重載 TS-480HX/SAT 的各組件設計為耐熱型。此外，它還配備有一個壓鑄鋁合金機座及雙風扇，從而可提升冷卻效率。而且因?yàn)榭刂泼姘濯?dú)立于主機，因而風扇可從前至后生成強有力的氣流。因此，您可以依賴此對講機持續傳輸 30 分鐘*而無須斷電。 *本圖表僅用于參考，條件是周圍溫度為 25. C，天線 SWR 為 1.2 或更低，且風扇產生的氣流暢通無阻。

一個四路混頻器可提供等同于 TS-950 級的動態接收范圍（以 50 kHz 為分隔）。

其包括一系列齊全的 CW 功能，包括自動調諧。在 SSB 模式下，只需簡單按一下鍵即可自動切換至 CW。另一個便捷的功能是其在賽事中能夠記錄三種不同信息進行快速傳輸。您可在全插入及半插入之間選擇；如果是前者，可將按鍵釋放與激活接收模式之間的時間延遲以 50ms 為步級，設定為 50ms 至 1000ms 之間。其他 CW 功能包括節距控制（400-1000Hz）、亞音監測（可進行10 級音量設置）、一個電子鍵控器、麥克風 paddle 模式及 CW 反轉模式。

可通過選購 500Hz 及 270Hz 波段 CW 窄帶 IF 濾波器（YF-107C、YF-107CN）以及一個 1.8kHz 波段 SSB 窄帶 IF 濾波器（YF-107SN）進行更為集中的操作。可將這些 IF 濾波器中的任意兩種安裝在對講機中。

得益于其 16 位數字信號處理器進行雙精度運算操作（相當于 32 位處理）、一個 100MHz 的時鐘以及 16 位模/數及數/模轉換器，TS-480HX/SAT 可提供眾多超強功能。

通過三級設置，DNL 甚至可非常有效地消除通過常規模擬電路和噪聲抑制器所不能消除的脈沖噪聲。如要追求更清晰的音質，還可將其與消除 IF 脈沖噪聲的噪聲抑制器搭配使用。

DSP 同時會消除落入 AF 濾波器范圍內的多節拍。選擇 BC1 以消除較弱及/或持續的節拍干擾，或選擇 BC2 處理間歇性節拍，如 CW 信號節拍。

NR1 是一個線譜增強型濾波器，可進行 10 級設置（包括自動）——適合提取目標信號。 NR2（SPAC）是進行 CW 操作的絕佳選擇，它可以 2ms 為增量進行調整（2~20ms）；它可抑制與目標信號頻率相同的噪聲，從周圍噪聲中提取較弱的目標信號。

均衡器可提供平穩（默認）、高頻提升（2 種類型）、共振峰通過、低音增強（2 種類型）、常規及用戶*設置，分別用于發射和接收。 *可使用 ARCP-480 無線電控制程序進行配置。

斜率調整可用于使用高阻及低阻濾波器（SSB、FM 和 AM）從噪音中提取目標信號，而通過寬度調整則可調整通帶以避免鄰近噪音（CW/FSK）。

傳輸中的音頻質量可通過在雙通帶設置中（500-2500Hz 及默認的 300-2700Hz）切換進行適當調整。

適用于 SSB、FM 及 AM 傳輸，語音處理器可提升接收站的信息清晰度。輸入/輸出電平可進行微調（0~100）。

此功能使用 DSP 在 CW 操作過程中在一個目標頻率上自動歸零。它同時也是 RIT 兼容的。

TS-480SAT 中的自動天線調諧器——通過預設進行頻段快速更改——可覆蓋 1.8MHz 至 54MHz 的所有業余頻段。

使用 13.8V 直流電進行操作及小型外觀尺寸使其更加適宜于戶外使用：主機重 7.05 磅（3.2 千克），尺寸為 7-1/16" x 2-3/8" x 10-3/16" (179 X 61 X 258 毫米）（寬 X 高 X 深）*，而控制面板重 1.1 磅（0.5 千克），尺寸為 7-1/16" x 2-15/16" x 1-7/16"（180 X 75 X 37 毫米（寬 X 高 X 深）*

*不含突出部分。

獨立的寬大 LCD 控制面板——具備其特有的 2-5/8"（6.6 厘米）揚聲器（最大輸出 2W） ——可靈活放置在距主機達 13 英尺（4 米）的位置。在家中桌上使用對講機時，使用隨機提供的桌面型面板支架非常方便，而移動型面板支架則是安裝在車內的理想選擇。可將面板快速固定到位或從支架中輕松取出。它還擁有 34 個按鍵，均為背光設計，大大提升了操作便捷性。

可使用多達 8 個字母數字分別為 100 個內存信道進行清晰識別。

其眾多掃描功能包括節目掃描、內存掃描、組掃描、亞音掃描及 CTCSS 掃描。

ARCP-480 無線電控制程序（可從建伍網站免費下載）*可基于 PC 控制所有對講機功能，同時還可定制 TX/RX 均衡器弧線。

可將 TS-480HX/SAT 直接連接至電腦，使用日益受歡迎的 PSK31 模式。它同時還具有以下便捷功能：

- 單獨調整 AF 輸入/輸出電平（分 10 步）

- 選擇中心頻率（1000Hz 或 1500Hz）

- 可調整 AF DSP 濾波器帶寬（7 步）

- 可選擇 CW 窄帶 IF 濾波器（如有安裝）——帶 VOX 功能的 TX（無需 PTT 控制線）

- 在通過數據終端進行 PTT 操作過程中進行麥克風靜音

VGS-1 語音導引及存儲裝置有兩個重要作用：對頻率、按鍵操作等進行有聲確認，并對收發機接收到的信息進行錄制/播放。快閃存儲器中可錄制并儲存總共 90 秒（3 x 30 秒）進行播放及傳輸。此外，其便捷的持續記錄功能意味著您總是可以播放最近 30 秒所接收的的內容進行確認。

其他功能

- 換流器顯示功能（達 999.9999 MHz）

- 寬/窄偏差選擇（FM TX）

- 通頻準入

- CTCSS（42 個亞音頻率）

- 1750Hz 音

- TX 監控

- 5W 最小 RF 輸出，用于 QRP 操作

- FSK 倒頻

- 噪聲抑制器

- TM-D700A/TM-D710A 的封包集群調諧功能*

- TM-D700A 的跨頻段轉發器（HF、VHF)

- 自動斷電

- 超時定時器

一般功能

200W 輸出（50MHz： 100W），在 13.8V 直流電下操作：

TS-480HX 是一款可輸出 200W（50MHz： 100W）的高度通用裝置 —— 因而其是同時適用于基站及 DX 應用的理想之選。

100W 型號：

100W TS-480SAT 額外配備有一個內置的自動天線調諧器。

TX/RX AF DSP：

16 位 AF 數字信號處理可帶來眾多強大功能，如降噪、TX/RX 均衡器及 AF 濾波器等。

帶揚聲器的單獨 LCD 控制面板：

獨立的控制面板擁有寬大、帶背光按鍵的琥珀色 LCD，可將其放置在離主機達 13 英尺或 4 米的任何地方。

持續接收：500kHz（VFO： 30kHz）至 60MHz

TX 覆蓋 1.8MHz 至 50MHz 所所有業余波段

其他功能：

包括一個可提供 TS-950 級動態接收范圍的四路混頻器、PSK31 兼容性、封包集群調諧（TM-D700A）、基于 PC 進行控制以及選購的 IF 濾波器等。

	TS-480HX	TS-480SAT
共同
發射機頻率范圍	160、80、60、40、30、20、17、15、12、10、6 m 波段
接收機頻率范圍	0.5 - 30 MHz，50 - 54 MHz（VFO：連續 30 kHz - 60 MHz）
模式	SSB (J3E)，CW (A1A)，F(xiàn)SK (F1B)，F(xiàn)M (F3E)，AM (A3E)
電源要求	DC1： 13.8 V±15% DC2： 13.8 V±15%*	DC 13.8 V ±15%
耗用電流發射待機	DC1：小于 20.5A； DC 2：小于 20.5A* 小于 1.5A	小于 20.5A 小于 1.5A
工作溫度	-20℃- +60℃
頻率穩定性	主機：±5 ppm 范圍內 (-10℃- +50℃) ±10 ppm 范圍內 (-20℃- +60℃) 連接了可選的 SO-3： ±0.5 ppm 范圍內 (-10℃- +50℃) ±1.0 ppm 范圍內 (-20℃- +60℃)
天線阻抗	50Ω
麥克風阻抗	600Ω
接地方法	負極接地
尺寸(寬×高×深)	主機：不含/包含突出部分：7-1/16×2-3/8×10-3/16 英寸（179×61×258毫米）/ 7-1/16×2-3/4×10-15/16 英寸（179×69.5×278 毫米）面板：不含/包含突出部分：7-1/16×2-15/16×1-7/16 英寸（180×75×37 毫米）/ 7-3/16×3-1/16×2-11/16 英寸（183×78×68 毫米）
重量（近似值）	8.15 磅：主機 7.05 磅/面板 1.1 磅（3.7 kg：主機 3.2 kg / 面板 0.5 kg）
發射機
RF 輸出功率 HF (AM) 50 MHz (AM)	200 W (50 W) 100 W (25 W)	100 W (25 W) 100 W (25 W)
調制： SSB / FM / AM	平衡/相位/低功耗
最大頻率偏差：寬/窄	小于 ±5 kHz / 小于 ±2.5 kHz
雜散輻射：HF / 50 MHz	小于 -50 dB / 小于 -60 dB
載波抑制	大于 40 dB (SSB)
無用邊帶抑制	大于 40 dB (SSB)
發射頻率響應	400 - 2600 Hz（在 -6dB 范圍內）
XIT 可變范圍	±9.99kHz
天線調諧器的匹配范圍 (1.9 MHz - 50 MHz)	-	16.7 - 150 Ω
接收機
電路 SSB、CW、AM、FSK FM	雙倍超外差三倍超外差
中頻：第一 IF / 第二 IF / 第三 IF	73.095 MHz / 10.695 MHz / 455 kHz（僅限 FM）
靈敏度 SSB / CW / FSK（信噪比 10 dB） AM（信噪比 10 dB） FM 12 dB SINAD	小于 4 μV (0.5 - 1.705 MHz) 小于 0.2 μV (1.705 - 24.5 MHz) 小于 0.13 μV (24.5 - 30 MHz) 小于 0.13 μV (50 - 54 MHz) 小于 31.6 μV (0.5 - 1.705 MHz) 小于 2 μV (1.705 - 24.5 MHz) 小于 1.3 μV (24.5 - 30 MHz) 小于 1.3 μV (50 - 54 MHz) 小于 0.22 μV (28 - 30 MHz) 小于 0.22 μV (50 - 54 MHz)
靜噪靈敏度 SSB /CW /FSK /AM FM	小于 18 μV (0.5 - 1.705 MHz) 小于 1.8 μV (1.8 - 30 MHz) 小于 1.1 μV (50 - 54 MHz) 小于 0.2 μV (28 - 30 MHz) 小于 0.2 μV (50 - 54 MHz)
鏡像抑制比	大于 70 dB
IF 抑制比	大于 70 dB
靜噪靈敏度 SSB /CW /FSK AM FM	大于 2.4 kHz (-6 dB)，小于 4.4 kHz (-60 dB) 大于 5.0 kHz (-6 dB)，小于 40 kHz (-60 dB) 大于 12.0 kHz (-6 dB)，小于 25.0 kHz (-50 dB)
RIT 可變范圍	±9.99kHz
差拍消除	大于 40 dB (1 kHz)
音頻輸出功率	大于 2.0 W（8 Ω，10% 失真）
